มาตรฐานการเลือกข้อต่อลดและข้อต่อขยายในงานระบบ Fire Pump ทั้งด้านดูดและด้านจ่าย ต้องเลือกขนาดอย่างไร ?
...
NFPA 20-2023 Chapter 4.16.6.4 Eccentric Tapered Reducer or Increaser.
...
Where the suction pipe and pump suction flange are not of the same size, they shall be connected with an eccentric tapered reducer or increaser installed in such a way as to avoid air pockets.
...
มาตรฐานข้อ NFPA20-2023 หัวข้อ 4.16.6.4 กำหนดเรื่องการเลือกใช้ข้อต่อลดหรือข้อต่อขยายแบบเยื้องศูนย์ (Eccentric Tapered Reducer or Increaser) ดังนี้
...
หลักการพื้นฐาน:
- ในกรณีที่ท่อดูด (Suction pipe) และหน้าแปลนด้านดูดของปั๊ม (Pump suction flange) มีขนาดไม่เท่ากัน จำเป็นต้องใช้ข้อต่อพิเศษในการเชื่อมต่อ
...
ข้อกำหนดทางเทคนิค:
1. ประเภทข้อต่อที่ต้องใช้:
- ต้องเป็นข้อต่อลดขนาดหรือขยายขนาดแบบเยื้องศูนย์ (Eccentric) เท่านั้น
- ห้ามใช้ข้อต่อแบบร่วมศูนย์ (Concentric) เพราะจะทำให้เกิดการสะสมของอากาศได้
...
2. การติดตั้ง:
- ต้องติดตั้งในลักษณะที่ป้องกันการเกิดกักเก็บอากาศ (Air pockets)
- ส่วนที่เป็นผิวเรียบต้องอยู่ด้านบน เพื่อให้อากาศไหลผ่านได้สะดวก
- ด้านที่เยื้องควรอยู่ด้านล่างเพื่อป้องกันการสะสมของอากาศ
...
ข้อควรระวังในการติดตั้ง:
1. ตำแหน่งการติดตั้ง:
- ต้องระวังไม่ให้ติดตั้งกลับด้าน เพราะจะทำให้เกิดการสะสมของอากาศได้
- ควรติดตั้งให้ใกล้กับหน้าแปลนปั๊มมากที่สุดเท่าที่จะทำได้
...
2. ผลกระทบที่อาจเกิดขึ้นหากติดตั้งไม่ถูกต้อง:
- เกิดการสะสมของอากาศในระบบ
- ปั๊มอาจเกิดการเสียหายจากการเดินเครื่องแบบแห้ง
- ประสิทธิภาพการทำงานของปั๊มลดลง
- เกิดเสียงดังผิดปกติและการสั่นสะเทือน
...
ประโยชน์ของการติดตั้งที่ถูกต้อง:
1. ระบบทำงานได้อย่างมีประสิทธิภาพ
2. ยืดอายุการใช้งานของปั๊ม
3. ลดความเสี่ยงในการเกิดความเสียหายต่อระบบ
4. ประหยัดพลังงานในการทำงาน
...
เหตุผลที่ต้องใช้ข้อต่อแบบเยื้องศูนย์:
1. ป้องกันการเกิดฟองอากาศในระบบ
2. ช่วยให้การไหลของของเหลวเป็นไปอย่างราบเรียบ
3. ลดการสูญเสียแรงดันในระบบ
4. เพิ่มประสิทธิภาพในการดูดของปั๊ม

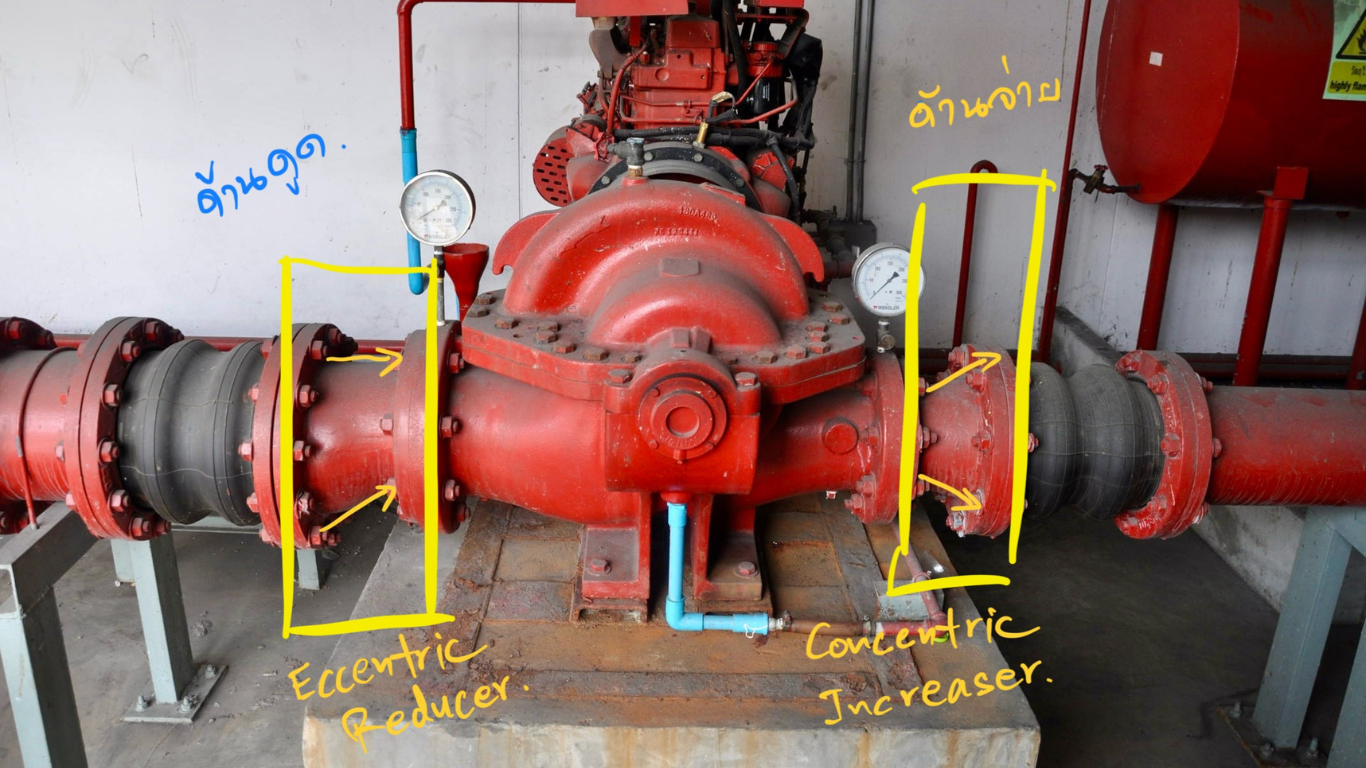

รูปภาพที่ 1 ที่แนบมานี้เพื่อเป็นแนวทางในการติดตั้งและเลือกขนาดของข้อต่อลดด้านดูดและข้อต่อขยายด้านจ่าย
1. ประเภทของข้อต่อตามภาพ:
- ด้านดูด (Suction): ใช้ข้อต่อลดแบบเยื้องศูนย์ (Eccentric Suction Reducer)
- ด้านจ่าย (Discharge): ใช้ข้อต่อขยายแบบร่วมศูนย์ (Concentric Discharge Increaser)
รูปภาพที่ 2 แสดงภาพการติดตั้งที่ไม่ถูกต้องและถูกต้องของข้อต่อลดด้านดูดและข้อต่อขยายด้านจ่าย
2. รูปแบบการติดตั้ง แบ่งเป็น 3 ลักษณะ:
A. แบบแนวนอนแยกตัวเรือน (Horizontal Split Case)
B. แบบแนวตั้งแยกตัวเรือน (Vertical Split Case)
C. แบบแนวตั้งในแนวเดียวกัน (Vertical In-Line)
...
3. ตารางขนาดมาตรฐาน:
- คอลัมน์ Size: แสดงขนาดท่อ เช่น 3x2 หมายถึง ท่อขนาด 3 นิ้ว เชื่อมต่อกับท่อขนาด 2 นิ้ว
- คอลัมน์ A: ขนาดหน้าแปลนด้าน "A" (นิ้ว)
- คอลัมน์ B: ความยาวของข้อต่อด้านดูด (นิ้ว)
- คอลัมน์ C: ระยะเยื้องศูนย์ (นิ้ว)
- คอลัมน์ D และ E: สำหรับ Option 74 ข้อต่อขยายแบบร่วมศูนย์
...
4. หมายเหตุสำคัญในการติดตั้ง:
1) ขนาดที่ระบุอาจคลาดเคลื่อนได้ ±1/4 นิ้ว
2) ขนาดใช้ได้กับทั้ง Class 125 และ Class 250
3) ด้านดูดต้องติดตั้งส่วนที่เรียบไว้ด้านบนเพื่อป้องกันอากาศติดค้าง
4) ต้องมีการรองรับท่อเพื่อป้องกันแรงกดบนตัวเรือนปั๊ม
5) อ้างอิงตาม NFPA 20 สำหรับขนาดท่อขั้นต่ำตาม GPM และห้ามใช้ท่อดูดที่เล็กกว่าหน้าแปลนปั๊ม
...
5. คำแนะนำในการติดตั้ง:
- ตรวจสอบทิศทางการไหลให้ถูกต้อง
- ติดตั้งข้อต่อลดด้านดูดให้ส่วนเรียบอยู่ด้านบน
- ตรวจสอบขนาดให้ตรงตามตารางที่กำหนด
- ระวังการติดตั้งให้ได้ระดับและแนวที่ถูกต้อง
- ต้องมีการรองรับท่อที่เหมาะสม
...
6. ข้อควรระวังพิเศษ:
- ห้ามใช้ท่อดูดที่มีขนาดเล็กกว่าหน้าแปลนปั๊ม
- ต้องติดตั้งให้ถูกทิศทางเพื่อป้องกันอากาศติดค้าง
- ต้องคำนึงถึงแรงกดที่จะเกิดขึ้นกับตัวเรือนปั๊ม
- ควรตรวจสอบการรั่วซึมหลังการติดตั้ง
...
สำหรับผู้ติดตั้ง Fire Pump ข้อมูลนี้สามารถใช้เป็นคู่มืออ้างอิงในการเลือกขนาดและติดตั้งข้อต่อสำหรับระบบปั๊มดับเพลิงได้อย่างถูกต้องตามมาตรฐาน
...
>>>
