เพิ่มขนาด Fire Pump แต่ไม่เปลี่ยนท่อด้านจ่ายให้ใหญ่ขึ้นตาม จะเกิดอะไรขึ้น ?

logo-facebook logo-line logo-facebook

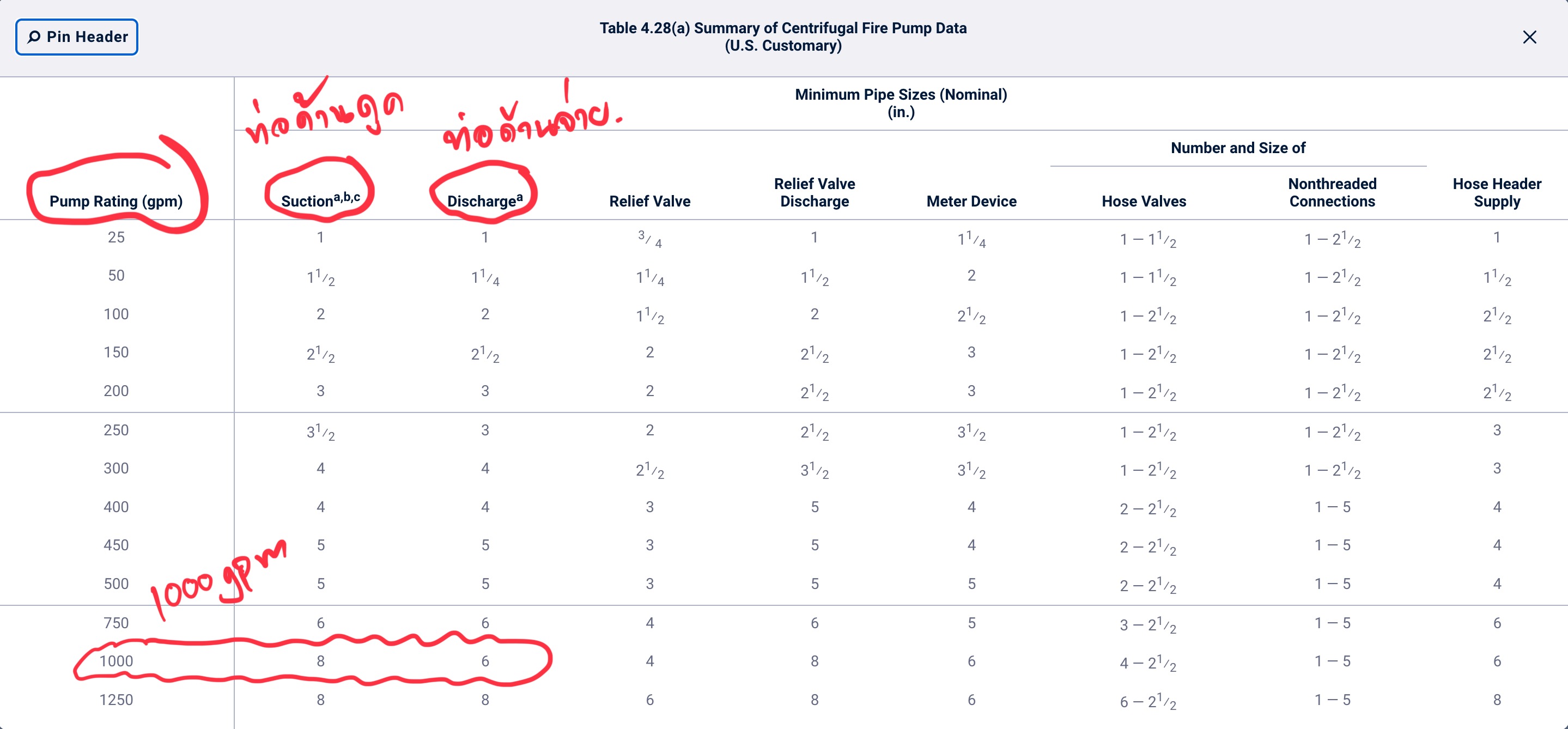

สมมุติว่าเรามี Fire Pump ขนาด 1000 GPM ที่แรงดัน 150 psi และใช้ท่อ Main Riser เดินรอบโรงงานขนาด 6 นิ้ว ซึ่งตารางมาตรฐานของ NFPA20 กำหนดให้ใช้ท่อขนาดเท่านี้ เราได้ทำการเปลี่ยน Fire Pump เป็นขนาดใหม่โดยมีขนาดใหญ่ขึ้นกว่าเดิมกลายเป็น 2000 GPM ที่แรงดัน 150psi เท่าเดิม และขนาดท่อ Main Riser ก็เท่าเดิมคือ 6 นิ้ว จะเกิดเหตุการณ์ใดกับเรื่องนี้บ้าง ?

...

การเปลี่ยนขนาด Fire Pump จาก 1000 GPM เป็น 2000 GPM โดยใช้ท่อ Main Riser ขนาดเดิม 6 นิ้ว จะก่อให้เกิดผลกระทบหลายประการ:

...

1. ผลกระทบด้าน Velocity และ Velocity Pressure:

...

1.1 การเพิ่มขึ้นของความเร็วน้ำ:

- ท่อ 6 นิ้วกับ 1000 GPM: ความเร็วประมาณ 11.3 ft/s

- ท่อ 6 นิ้วกับ 2000 GPM: ความเร็วเพิ่มเป็น 22.6 ft/s

- ได้ค่าสูงกว่าค่าสูงสุดที่ NFPA กำหนด (15 ft/s) และถือว่าสูงมาก

...

1.2 ผลเสียที่เกิดขึ้น:

- แรงดันสูญเสียในท่อเพิ่มขึ้นแบบทวีคูณ

- เกิดเสียงดังจากการไหล

- เกิดการสั่นสะเทือนในระบบท่อ

...

2. ผลกระทบด้านแรงดัน (Pressure):

...

2.1 การสูญเสียแรงดัน:

- Friction Loss เพิ่มขึ้นประมาณ 4 เท่า

- แรงดันที่ปลายท่อจะลดลงมาก

- อาจไม่เพียงพอสำหรับหัวสปริงเกลอร์ที่อยู่ไกล

...

2.2 ปัญหาที่ตามมา:

- ระบบอาจไม่ได้แรงดันตามที่ออกแบบ

- ประสิทธิภาพการทำงานของหัวสปริงเกลอร์ลดลง

- อาจไม่ผ่านการทดสอบระบบ

...

3. ผลกระทบทางกายภาพต่อระบบท่อ:

...

3.1 การสึกหรอ:

- การกัดกร่อนเพิ่มขึ้น

- อายุการใช้งานของท่อสั้นลง

- เกิดการสึกหรอที่ข้อต่อและวาล์ว

...

3.2 ความเสียหายที่อาจเกิดขึ้น:

- ท่อแตกหรือรั่ว

- ข้อต่อหลวม

- การสั่นสะเทือนทำให้จุดยึดเสียหาย

...

4. ผลกระทบต่อการทำงานของระบบ:

...

4.1 ประสิทธิภาพการดับเพลิง:

- การกระจายน้ำไม่สม่ำเสมอ

- พื้นที่ครอบคลุมลดลง

- เวลาในการควบคุมเพลิงอาจนานขึ้น

...

4.2 ความน่าเชื่อถือ:

- ระบบมีโอกาสล้มเหลวสูงขึ้น

- การบำรุงรักษายากขึ้น

- อายุการใช้งานสั้นลง

...

5. การแก้ไขที่จำเป็น:

...

5.1 การปรับปรุงระบบท่อ:

- ควรเพิ่มขนาดท่อเป็น 8 นิ้ว

- เปลี่ยนจุดยึดท่อให้แข็งแรงขึ้น

- ติดตั้งอุปกรณ์ลดแรงสั่นสะเทือน

...

5.2 การปรับปรุงอุปกรณ์:

- เพิ่ม Pressure Reducing Valve

- ติดตั้ง Flow Control Valve

- เพิ่มจุดระบายอากาศ

...

6. ผลกระทบด้านการปฏิบัติตามมาตรฐาน:

...

6.1 มาตรฐาน NFPA:

- อาจไม่ผ่านการตรวจสอบ

- ไม่เป็นไปตามข้อกำหนด

- ต้องได้รับการแก้ไข

...

6.2 การประกันภัย:

- เบี้ยประกันอาจสูงขึ้น

- อาจถูกปฏิเสธความคุ้มครอง

- ต้องมีการปรับปรุงแก้ไข

...

7. ข้อเสนอแนะ:

...

7.1 การแก้ไขระยะสั้น:

- ลดแรงดันปั๊มลง

- เพิ่มการตรวจสอบระบบ

- เพิ่มการบำรุงรักษา

...

7.2 การแก้ไขระยะยาว:

- เปลี่ยนขนาดท่อให้เหมาะสม

- ปรับปรุงระบบท่อทั้งหมด

- ออกแบบระบบใหม่

...

จากหัวข้อ 1.1 เราได้ความเร็วน้ำในเส้นท่อนี้มาอย่างไร

...

การคำนวณความเร็วน้ำในท่อ (Velocity) สามารถคำนวณได้จากสูตรดังนี้:

...

1. สูตรที่ใช้คำนวณ:

Velocity (ft/s) = Flow Rate (GPM) / (Area of pipe (ft²) × 448)

...

โดย:

- 448.8 คือค่าคงที่สำหรับแปลงหน่วย GPM เป็น ft³/s

- Area of pipe = π × (diameter/2)²

...

2. ขั้นตอนการคำนวณ:

...

ตัวอย่างที่ 1: ท่อ 6 นิ้ว กับ 1000 GPM

...

ขั้นตอนที่ 1: หาพื้นที่หน้าตัดท่อ

- ท่อ 6 นิ้ว = 0.5 ฟุต

- พื้นที่ = π × (0.5/2)²

- พื้นที่ = 0.1963 ft²

...

ขั้นตอนที่ 2: แทนค่าในสูตร

- V = 1000 / (0.1963 × 448)

- V = 1000 / 88.1

- V = 11.3 ft/s

...

ตัวอย่างที่ 2: ท่อ 6 นิ้ว กับ 2000 GPM

...

ใช้พื้นที่หน้าตัดท่อเดิม แต่เปลี่ยน Flow Rate

- V = 2000 / (0.1963 × 448)

- V = 2000 / 88.1

- V = 22.6 ft/s

...

3. สูตรแบบง่าย (Quick Formula):

สำหรับท่อกลม สามารถใช้สูตรลัดได้:

V = 0.408 × Q / d²

โดย:

- V = ความเร็ว (ft/s)

- Q = อัตราการไหล (GPM)

- d = เส้นผ่านศูนย์กลางท่อ (inches)

...

ตัวอย่างการใช้สูตรลัด:

ท่อ 6 นิ้ว, 1000 GPM:

- V = 0.408 × 1000 / 6²

- V = 408 / 36

- V = 11.3 ft/s

...

4. ตารางสำเร็จรูป:

NFPA มีตารางสำเร็จรูปแสดงความเร็วน้ำในท่อขนาดต่างๆ:

...

ท่อ 6 นิ้ว:

- 500 GPM = 5.65 ft/s

- 1000 GPM = 11.3 ft/s

- 1500 GPM = 17.0 ft/s

- 2000 GPM = 22.6 ft/s

...

5. การเปรียบเทียบให้เข้าใจง่าย:

...

เมื่อ Flow Rate เพิ่มขึ้น 2 เท่า (1000 เป็น 2000):

- ความเร็วจะเพิ่มขึ้น 2 เท่าเช่นกัน

- เหมือนน้ำที่ไหลผ่านท่อเดิมแต่เร็วขึ้น 2 เท่า

- แรงดันสูญเสียจะเพิ่มขึ้น 4 เท่า (ตามกฎ Square Law)

...

6. ผลกระทบของความเร็วที่เพิ่มขึ้น:

- ที่ 11.3 ft/s: ปกติ ใช้งานได้

- ที่ 22.6 ft/s: สูงมาก อาจเกิดปัญหา

* เสียงดัง

* การสั่นสะเทือน

* การกัดกร่อนเพิ่มขึ้น

* Pressure Loss สูง

...

7. การแก้ปัญหา:

ถ้าต้องการลดความเร็วให้เท่าเดิม (11.3 ft/s) ที่ 2000 GPM:

- ต้องเพิ่มขนาดท่อเป็น 8 นิ้ว

- เพราะพื้นที่หน้าตัดเพิ่มขึ้นประมาณ 2 เท่า

- ทำให้ความเร็วลดลงครึ่งหนึ่ง

...

ดังนั้นการคำนวณความเร็วน้ำในท่อเป็นสิ่งสำคัญในการออกแบบระบบ ต้องพิจารณาทั้ง Flow Rate และขนาดท่อให้เหมาะสม เพื่อให้ระบบทำงานได้อย่างมีประสิทธิภาพและปลอดภัย

...

แต่.........การเลือกขนาดท่อใหม่เป็น 8 นิ้วนั้นถูกต้องจริงหรือไม่ ?

แล้วถ้าอย่างนั้นทำไม ตาราง NFPA ที่แนบมาให้นี้ถึงได้กำหนดให้เราเลือกใช้ท่อด้านดูดและด้านจ่ายที่ 10 นิ้ว สำหรับ Fire Pump ขนาด 2000 gpm อีกละ !!! 📌📌📌

...

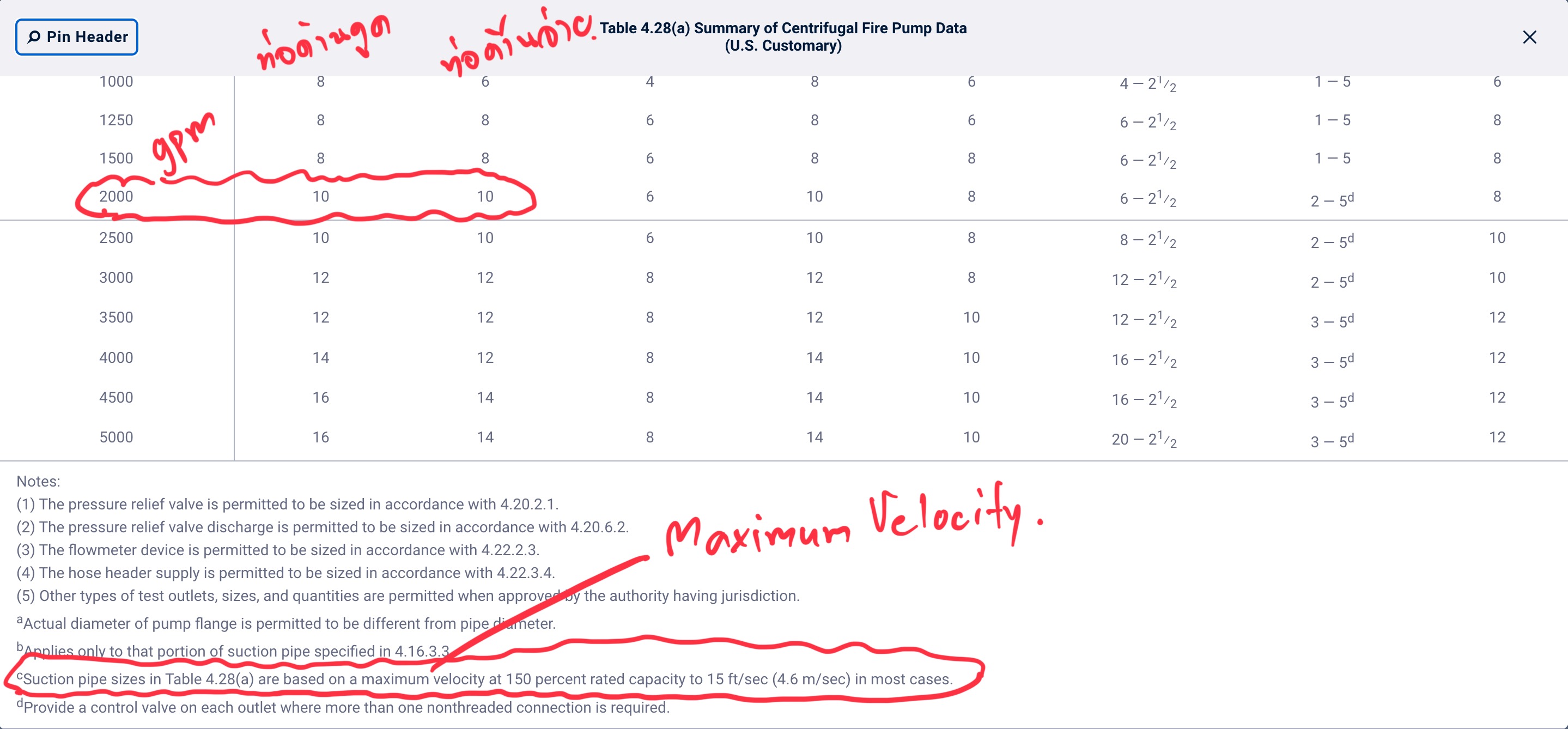

จากตาราง NFPA 20 Table 4.28(a) สำหรับ Fire Pump ขนาด 2000 GPM กำหนดให้ใช้ท่อขนาด 10 นิ้วทั้งด้านดูดและด้านจ่าย เนื่องจาก:

1. การกำหนดความเร็วสูงสุด:

- ตามหมายเหตุ c ในตาราง ระบุว่า: "Suction pipe sizes are based on maximum velocity at 150 percent rated capacity to 15 ft/sec (4.6 m/sec)"

- นั่นหมายความว่า ท่อต้องรองรับ Flow Rate ที่ 150% ของพิกัด

- สำหรับ 2000 GPM = 3000 GPM ที่ 150%

- ดังนั้นจึงต้องใช้ท่อ 10 นิ้วเพื่อควบคุมความเร็วไม่ให้เกิน 15 ft/s

2. การคำนวณความเร็วที่ท่อขนาดต่างๆ ที่ 150% Flow:

...

ท่อ 8 นิ้ว ที่ 3000 GPM (150%):

- V = 0.408 × 3000 / 8²

- V = 19.1 ft/s (เกิน 15 ft/s)

...

ท่อ 10 นิ้ว ที่ 3000 GPM (150%):

- V = 0.408 × 3000 / 10²

- V = 12.2 ft/s (ต่ำกว่า 15 ft/s)

..

3. เหตุผลที่ต้องใช้ท่อ 10 นิ้ว:

...

3.1 ด้านความปลอดภัย:

- รองรับการทำงานที่ 150% ได้

- ป้องกัน Cavitation

- ลดการสูญเสียแรงดัน

- ควบคุมความเร็วให้ต่ำกว่า 15 ft/s

...

3.2 ด้านประสิทธิภาพ:

- มี NPSH ที่เพียงพอ

- ลด Friction Loss

- รักษาแรงดันที่หัวปั๊ม

- เพิ่มอายุการใช้งาน

...

4. ดังนั้นคำแนะนำก่อนหน้าที่ได้จากการคำนวณและแนะนำให้ใช้ท่อ 8 นิ้วจึงไม่ถูกต้องตามมาตรฐานกำหนดเนื่องจาก:

- การแนะนำท่อ 8 นิ้วไม่ถูกต้องตามมาตรฐาน NFPA 20

- ต้องใช้ท่อ 10 นิ้วเท่านั้นสำหรับ Fire Pump 2000 GPM

- เพื่อให้เป็นไปตามข้อกำหนดด้านความเร็วที่ 150% Flow Rate

...

5. ข้อควรระวัง:

- ห้ามลดขนาดท่อต่ำกว่า 10 นิ้ว

- ต้องคำนึงถึงการทำงานที่ 150% เสมอ

- การลดขนาดท่อจะทำให้ไม่ผ่านมาตรฐาน

- อาจมีผลต่อการรับประกันและการตรวจสอบ

...

ดังนั้นแทนที่เราจะใช้ท่อขนาด 8 นิ้วตามที่คำนวณได้ จึงต้องเปลี่ยนมาใช้ท่อขนาด 10 นิ้วตามมาตรฐาน NFPA 20 เท่านั้น เพราะเราต้องคำนึงถึง Flow Rate ที่ Fire Pump นั้นสามารถทำได้ที่ 150 % Rated ด้วย และเพื่อความปลอดภัยและประสิทธิภาพในการทำงานของระบบ Fire Pump

...

ลองมาคำนวณใหม่อีกรอบ เมื่อเรารู้แล้วว่า Fire Pump ตัวนี้ต้องสามารถทำงานที่ 150 % Flow Rate ได้

...

เรามาคำนวณใหม่สำหรับ Fire Pump 2000 GPM ที่ต้องรองรับ 150% Flow Rate:

...

1. คำนวณ Flow Rate ที่ 150%:

- Rated Flow: 2000 GPM

- Flow at 150%: 2000 × 1.5 = 3000 GPM

...

2. คำนวณความเร็วในท่อขนาดต่างๆ (V = 0.408 × Q / d²):

...

ท่อ 6 นิ้ว ที่ 3000 GPM:

- V = 0.408 × 3000 / 6²

- V = 34.0 ft/s (เกินมาตรฐาน 15 ft/s มาก)

...

ท่อ 8 นิ้ว ที่ 3000 GPM:

- V = 0.408 × 3000 / 8²

- V = 19.1 ft/s (ยังเกินมาตรฐาน 15 ft/s)

...

ท่อ 10 นิ้ว ที่ 3000 GPM:

- V = 0.408 × 3000 / 10²

- V = 12.2 ft/s (ผ่านมาตรฐาน < 15 ft/s)

...

ท่อ 12 นิ้ว ที่ 3000 GPM:

- V = 0.408 × 3000 / 12²

- V = 8.5 ft/s (ต่ำเกินไป อาจเกิดการตกตะกอน)

...

3. สรุป:

- ท่อ 6 นิ้ว และ 8 นิ้ว: ความเร็วเกินมาตรฐาน NFPA 20

- ท่อ 10 นิ้ว: ความเร็วอยู่ในเกณฑ์ที่เหมาะสม

- ท่อ 12 นิ้ว: ความเร็วต่ำเกินไป

...

ดังนั้น คำแนะนำที่ถูกต้องคือต้องใช้ท่อขนาด 10 นิ้วตามมาตรฐาน NFPA 20 เท่านั้น

...

หากเราไม่ได้มองว่าอุปกรณ์ตัวนี้คือFire Pump ที่จะต้องทำงานที่พิกัด 150 % Flow Rate ได้ ก็จะเกิดความผิดพลาดได้ดังนี้ :

...

1. ข้อผิดพลาดในการวิเคราะห์:

- เราพิจารณาเพียงการไหลที่ 100% (2000 GPM)

- ไม่ได้คำนึงถึงเงื่อนไขพิเศษของ Fire Pump ที่ต้องรองรับ 150% Flow Rate

- มองเป็นท่อน้ำทั่วไป ไม่ได้ใช้มาตรฐาน NFPA 20 โดยเฉพาะ

...

2. สิ่งที่ควรพิจารณาสำหรับ Fire Pump:

- ต้องรองรับ Flow ที่ 150% = 3000 GPM

- ความเร็วต้องไม่เกิน 15 ft/s ที่ 150% Flow

- ต้องป้องกัน Cavitation

- ต้องมี NPSH ที่เพียงพอ

...

3. ผลกระทบของการให้ข้อมูลผิด:

- การใช้ท่อ 8 นิ้วจะทำให้ระบบไม่ปลอดภัย

- ไม่เป็นไปตามมาตรฐาน NFPA 20

- อาจเกิดความเสียหายต่อระบบ

- อาจไม่ผ่านการตรวจสอบและรับรอง

...

บทเรียนที่ได้คือต้องพิจารณามาตรฐานเฉพาะสำหรับแต่ละระบบ และต้องคำนึงถึงเงื่อนไขพิเศษของ Fire Pump ที่ต้องรองรับ 150% Flow Rate ให้ได้ด้วย

...

สรุป: การเพิ่มขนาด Fire Pump โดยไม่เพิ่มขนาดท่อเป็นการกระทำที่ไม่เหมาะสมและอาจก่อให้เกิดอันตราย ควรมีการปรับปรุงระบบท่อให้เหมาะสมกับขนาดปั๊มใหม่เพื่อความปลอดภัยและประสิทธิภาพในการทำงาน

...

References:

...

อ้างอิงตามตารางที่แสดงในภาพ ตาม Note c ระบุว่า:

"Suction pipe sizes in Table 4.28(a) are based on a maximum velocity at 150 percent rated capacity to 15 ft/sec (4.6 m/sec) in most cases."

...

โดยมาตรฐานนี้อยู่ใน NFPA 20: Standard for the Installation of Stationary Pumps for Fire Protection

- Chapter 4: Requirements for Fire Pump Units

- Section 4.28: Pipe Sizes

- Table 4.28(a): Summary of Centrifugal Fire Pump Data (U.S. Customary)

...
